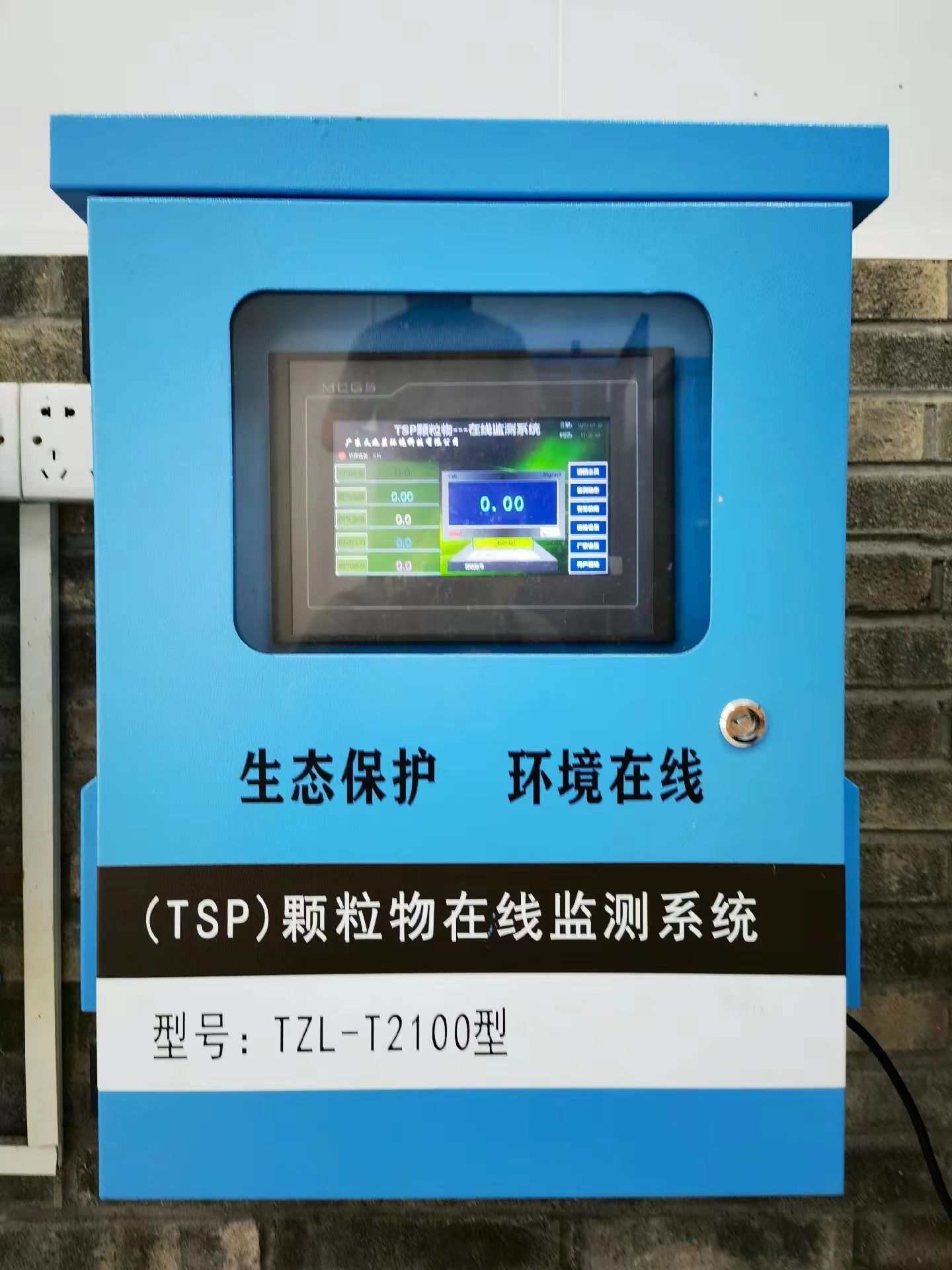

TSP（颗粒物）粉尘连续在线监测系统 TZL-T2100型

系统简介

  颗粒物在线监测系统采用激光后散射式粉尘仪，基于烟尘粒子的背向散射原理，用于对固定污染源颗粒污染物进行在线连续测量。
     特别注意：
     ● 它使用了一个10mw，650nm的半导体激光器，激光束及反射光直射
        入眼睛会造成严重的损害。
     ● 它没被安装在烟囱/烟道前，不要进行上电操作。
     ● 禁止直视激光束及其反射光。
     ● 在没有得到相应培训时，不得进行超出本手册范围的操作。
  该粉尘仪可用于各种污染排放源的颗粒污染物浓度实时连续测量,可配套烟气监测系统,也可单独一台或几台连接成一套烟尘监测网络,共用一个前台。 仪器可适用于电厂,钢厂,水泥厂等烟尘监测,也可用于除尘设备及其它粉体工程的过程控制。

激光后散射原理
    光学部分包括激光光源、功率控制、光电传感、散射光接收部分。
    激光器发出的650nm束以一个微小的角度射入排放源，激光束与烟尘粒子作用产生散射光，背向散射光通过接受系统进入传感器转变成电信号进行处理。电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换及HMI显示功能。
    校准器用于产生稳定的光信号,对仪器进行零点及量程校准。


性能指标

类别	项目	性能指标
机械特性	机    身	铝合金材料，表面氧化发黑
	外型尺寸	（见结构图纸）
	重    量	10KG
	防护等级	IP65
测量性能	精    度	±2%FS
	重 复 性	±1%FS
	量    程	0-200mg/m3、0-10mg/m3可设，或客户定制
	烟囱竟度	（l-15）m,可定制
	功    率	<3W
温度要求	环境温度	(-20-45)度
	最高烟气温度	600度（更高温度需定制）
接口特性	模拟输出	1路（4-20）mA,最大负载800欧姆，可选配2路（4-20）mA
	数字接口	RS485（选配）
		2路继电器输出（选配），2A/30V
	人机交互	红外遥控器+大屏幕LCD显示屏
选件	防风雨罩
	吹扫单元
	远程数据记录单元

技术特点
      ● 采用激光后散射原理,不受机械振动及烟气温度不均的影响监测数据。
      ● 单端安装,无需光路对中。
      ● 具有现场显示功能，可以直接在现场读取粉尘浓度。
      ● 激光束经过调制后，使得系统的抗干扰能力得以大幅度提升。
      ● 仪器设计贯彻“无工具”现场安装的思路，最大限度地降低现场安装的复杂度。
      ● 采用标准(4-20)mA工业标准电流输出,连接方便。
      ● 仪器整体功耗非常小,大约3w左右。

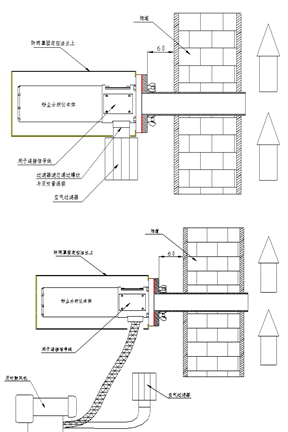

      ● 一般标准设置参数可适用于烟道璧厚小于400mm，烟道直径大于仪器名牌标示,在特殊的要求
         条件下测量区大小可以订制. 用户也可以经维护人员的认可和指导下调整.

        注意：它采用一个128x64的图形型LCD进行显示，当需要调节LCD的对比度显示效果时，可以通
                  过调节前面板的一个电位器进行调整。
