固定污染源CEMS烟气(SO2、NOX、颗粒物)连续在线监测系统 TZL-CE9000型

固定污染源CEMS烟气(SO2、NOX、颗粒物)连续在线监测系统 TZL-CE9000型

购买价格:10.00
点击次数:970
发布时间:2019-05-17
产品描述

系统介绍
◆监测气体中的SO2、NOx、O2、温压流、湿度等。除此之外,还可以检测针对特定场合的CO、C02、  N02、HCI、NH3、H2S、 C12、VOC等气体。
◆拥有CEMS系统全套知识产权的资质证书,气体分析仪、粉尘仪、温压流一体机和预处理系统等均为自主研发。
◆可广泛应用于各种工业、垃圾焚烧排放的气体成分连续监测场合。



系  统  量  程  及  原  理
参数 量程 测量原理 备注
SO2 0-50ppm ~(0-100%) 紫外吸收光谱 量程可定制
NO 0-50ppm ~(0-100%) 紫外吸收光谱 量程可定制
NO2 0-50ppm ~(0-100%) 紫外吸收光谱 量程可定制
O2 0-25 % 电化学
粉尘 0-500mg/m3 激光后散射 常规粉尘
粉尘 0-50mg/m3 抽取式超低粉尘 超低粉尘
温度 0-300℃ 铂电阻 可定制
压力 -30kPa-30kPa   可定制
流速 0-40m/s 皮托管 可定制
湿度 0-100%   湿敏电容

系  统  量  程  及  原  理
参数 量程 测量原理 备注
SO2 0-50ppm ~(0-100%) 紫外吸收光谱 量程可定制
NO 0-50ppm ~(0-100%) 紫外吸收光谱 量程可定制
NO2 0-50ppm ~(0-100%) 紫外吸收光谱 量程可定制
O2 0-25 % 电化学
粉尘 0-500mg/m3 激光后散射 常规粉尘
粉尘 0-50mg/m3 抽取式超低粉尘 超低粉尘
温度 0-300℃ 铂电阻 可定制
压力 -30kPa-30kPa   可定制
流速 0-40m/s 皮托管 可定制
湿度 0-100%   湿敏电容

产品优势
   资质齐全:CCEP,CPA
   技术领先、质量保证、运行可靠


  ♦釆用主流市场广泛应用,公司完全知识产权的紫外差分气体分析技术,该技术可有效避免粉尘和水分对测量的干扰。
  ♦探头、伴热管线均釆用符合国家相关标准的120℃~200℃高温伴热管线,经高效压缩机冷凝将测量气体的水分去除(除水效率达95%),主流路器件均选用耐高温抗腐蚀的材料减少样品吸附,数据可信度高。
  ♦系统具备自动吹扫功能,可自动去除滤芯表面的粉尘,延长滤芯的使用寿命。
  ♦系统具备全程自动校准功能,无需值守最大限度减少维护量,完全符合国家相关标准。
  ♦系统具备配合正压防爆柜设计,可安装在防爆区域, 安全可靠。


CEMS烟气分析仪

    CEMS烟气分析仪基于紫外吸收光谱技术(DOAS)和化学计量学算法,能够测量 SO2、NOx、O2等气体的浓度,电化学或红外测量CO、CO2,具有测量精度高、可靠性高、响应时间快、适用范围广等特点,各项指标达到或超过国内外同类产品,可广泛应用于环保在线监测、工业控制、安全监测等场合。
    分析仪可同时测量多个组分(定制)

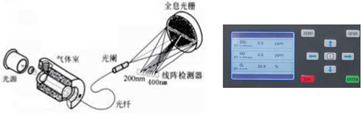

    分析仪釆用如下光学技术平台来获得紫外吸收光谱,该技术平台由光源、气体室、光纤和光谱仪(含光阑、全息光栅、线阵检测器) 等光学组件构成,如图:


    光源发出的紫外可见光经光学视窗进入气体室,被流经气体室的被测样气所吸收,携带被测样气吸收信息的光经透镜汇聚后耦入光纤, 经光纤传输送入光谱仪进行分光、釆样,得到气体的吸收光谱。利用DOAS技术对光谱进行分析,可以分析出气体中相关组分的浓度。
烟气技术指标
序号 项目 技术参数
1 SO2  量程 0-35mg/m³;0-300mg/m³;支持双量程
2 NO   量程 0-35mg/m³;0-300mg/m³;支持双量程
3 02    量程 25%,电化学或氧化锆
4 线  性  度 ±1.5%F.S.
5 示值误差 <5%
6 重  复  性 <±0.5%F.S.
7 零点漂移 <±2%F.S./7天
8 里程漂移 <±2%F.S./7天
9 工作温度 -10-50℃
10 响应时间(T90) <10s
11 尺      寸 19'*4U*370mm
12 4-20mA输入接口 2路,可灵活配置,100Ω负载
13 4-20mA输出接口 4路,输出内容可配置,最大带载能力<800Ω
14 开关量输入接口 4路,可灵活配置
15 继电器输出接口 8路,输岀内容可配置,DC30V2A
16 通讯接口 1路232,1路485(支持modbus协议)
17 电源/功華 220±20%VAC/100W。
18 预热时间 无需
19 样气输入/输出接口 ∮6双卡套接头,也可技持∮8双卡套
20 样气流量要求 范围为0.5-2L/min,波动<25%
21 样气圧力要求 当前环境压力±0.1Bar
22 样气湿度要求 <95%RH
23 样气温度要求 0-50℃

CEMS抽取式超低粉尘分析仪
    采用主流的激光前向散射测量技术原理,其关键部件均为原装国外进口。该产品用于各种污染源排放颗粒物浓度的连续监测,也可以单独或多台联成烟尘监测网络,共用一套数据釆集处理后台。
    本产品广泛应用于火力发电、钢铁冶金、石化化工、水泥生产、制陶、垃圾焚烧等企业各种发电锅炉、工业窑炉、工业锅炉的烟尘排 放监测以及烟气脱硫除尘工程的监测与控制。
颗粒物技术指标
类别 项目 性能指标
机械特性 机      身 铝合金材料,表面氧化发黑
外型尺寸 (见结枸图纸)
重      量 <80KG
防护等级 IP65
测量性能 精      度 ±2%FS
重  复  性 ±1%FS
量      程 0-15mg/m3;0-200mg/m3,超低粉尘和常规量程可定制
烟囱宽度 (1-15)m,可定制
功      率 <3W
温度要求 环境温度 (-20-45)度
最高烟气温度 600度(更高温度需定制)
接口特性 模拟输出 一路(4-20)mA,最大负载800欧姆,可迭配两路(4-20)mA
数字接口 RS485(选配)
继电器输出(选配),2A/30V
人机交互 红外遥控器+大屏幕LCD显示屏
选件 防风雨罩
吹扫单元 根据工况正负压情况设计
远程数据单元

主要功能
●利用紫外吸收光谱和化学计量学算法测量气体浓度
●可实现手动和自动事件触发(如定时时间、外部开关量输入等)的校零、校量程开关量、模拟量输出櫛入可灵活配置,实现与外部控制系统等的良好配合每个气体(除。2外)均支持大小两个量程,双量程间可自动、手动或外部触发切换,量程比达到10:1
●在气体室透镜受到样气污染导致能量衰减时,支持自动光谱能量调节
●支持通过GPRS远程配置、远程诊断分析仪
